| HL系列 孝东连杆式成型机 Hyodong Link Former |
|
由孝东机械全球首次开发的连杆式成型机, 可制造5~8工位, 并可根据客户需求开发各种型号的连杆式成型机.
工序间的成型机主滑块的精确驱动制动是提高成型质量和模具寿命的重要因素.
连杆式曲轴结构在曲轴机构的基础上增加了转向节机构, 实现主滑块在镦锻前死点附近起运行速度非常缓慢的运动曲线.
连杆式成型机采用连杆式曲轴式的动力传输结构, 此为一种新概念的成型系统
镦锻难以成型的材料时, 克服了冷镦成型的精度和限制, 实现了降低成型压力和变形阻力等效果
|
|
| Station |
Max. Cut-off Dia x Length |
Precision |
Forging Load kN |
Speed PPM |
| 6 |
ø18 x 50 |
±0.02 |
130 |
180 |
|
| |
|

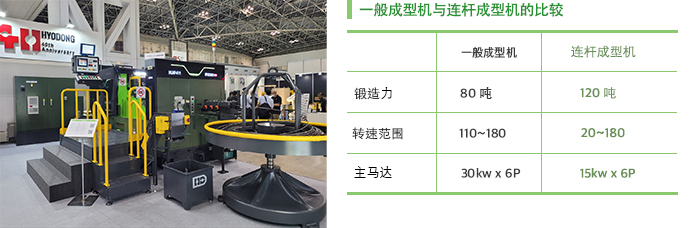

连杆成型机采用背轴及多连杆结构，具有更优越的动力转换成压造力的表现。与一般成型机相比，马达功率可降低50%，有助于节能。
|
|
 |
|
 |

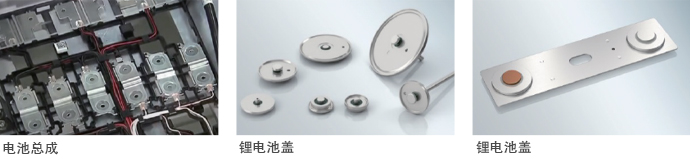

因应汽车产业的变化，未来电动汽车零部件的开发也在积极进行中。
连杆成型机适用于不同材料和生产极薄、高精度零件的最佳成型机。 |
|
|
 |
| 型号 |
切料(mm) |
夹子最大开启量 MAX(mm) |
后顶(mm) |
前顶(mm) |
压造力(KN) |
主马达(KW) |
生产速度/min |
设备重量(Aprox)(kg) |
设备尺寸(M) |
| HLNP-607 |
7x30 |
9 |
30 |
13 |
300 |
7.5 |
230 |
5,000 |
3x1.4x1.5 |
| HLNP-611 |
12x35 |
21 |
35 |
20 |
1,200 |
15 |
220 |
20,000 |
4.2x2.4x1.6 |
| HLNP-615 |
15x50 |
22 |
50 |
20 |
1,500 |
15 |
200 |
30,000 |
4.2x2.4x2.2 |
| HLNP-618 |
18x50 |
24.5 |
50 |
25 |
1,800 |
22 |
180 |
35,000 |
6.0x3.0x2.5 |
| HLNP-623 |
23x60 |
32 |
70 |
40 |
2,600 |
30 |
150 |
65,000 |
7x3.6x2.5 |
|
|
| ※ 本规格仅供参考, 规格的修改不另通知 |
| |
|
|
| |
|
